طراحی و اجرای پایه چراغ چندوجهی: مشخصات فنی، دیاگرام‌ها و جداول
مقدمه
پایه‌های چراغ چندوجهی (Polygonal Light Poles) به دلیل طراحی زیبا، مقاومت بالا و انعطاف‌پذیری در کاربرد، یکی از محبوب‌ترین گزینه‌ها برای روشنایی معابر، پارک‌ها، میادین شهری و مناطق صنعتی هستند. این پایه‌ها به دلیل شکل چندوجهی (معمولاً ۶، ۸ یا ۱۲ ضلعی) و ساختار مهندسی‌شده، توانایی تحمل بارهای سنگین و شرایط جوی نامساعد را دارند. فونداسیون این پایه‌ها نقش کلیدی در پایداری و ایمنی سازه ایفا می‌کند. در این مقاله، به بررسی جامع و تخصصی طراحی، اجرا، مشخصات فنی، دیاگرام‌ها و جداول مرتبط با پایه‌های چراغ چندوجهی پرداخته می‌شود.
اهمیت فونداسیون پایه چراغ چندوجهی
فونداسیون پایه چراغ چندوجهی باید توانایی تحمل وزن پایه، بارهای دینامیکی (مانند باد و زلزله) و نیروهای محیطی را داشته باشد. طراحی نادرست فونداسیون می‌تواند منجر به مشکلاتی مانند کج شدن پایه، ترک‌خوردگی فونداسیون یا حتی واژگونی سازه شود. به همین دلیل، طراحی و اجرای فونداسیون باید با رعایت استانداردهای مهندسی و شرایط محلی انجام شود.
انواع پایه‌های چراغ چندوجهی
پایه‌های چراغ چندوجهی بر اساس کاربرد و مشخصات به انواع زیر تقسیم می‌شوند:
- پایه‌های خیابانی: برای روشنایی معابر و خیابان‌ها با ارتفاع ۶ تا ۱۲ متر.
- پایه‌های تزئینی: برای پارک‌ها و فضاهای سبز با طراحی‌های زیباشناختی و ارتفاع ۳ تا ۸ متر.
- پایه‌های صنعتی: برای مناطق صنعتی و انبارها با ارتفاع ۱۲ تا ۲۰ متر.
- پایه‌های استادیومی: برای استادیوم‌ها و فضاهای بزرگ با ارتفاع ۲۰ تا ۴۰ متر.

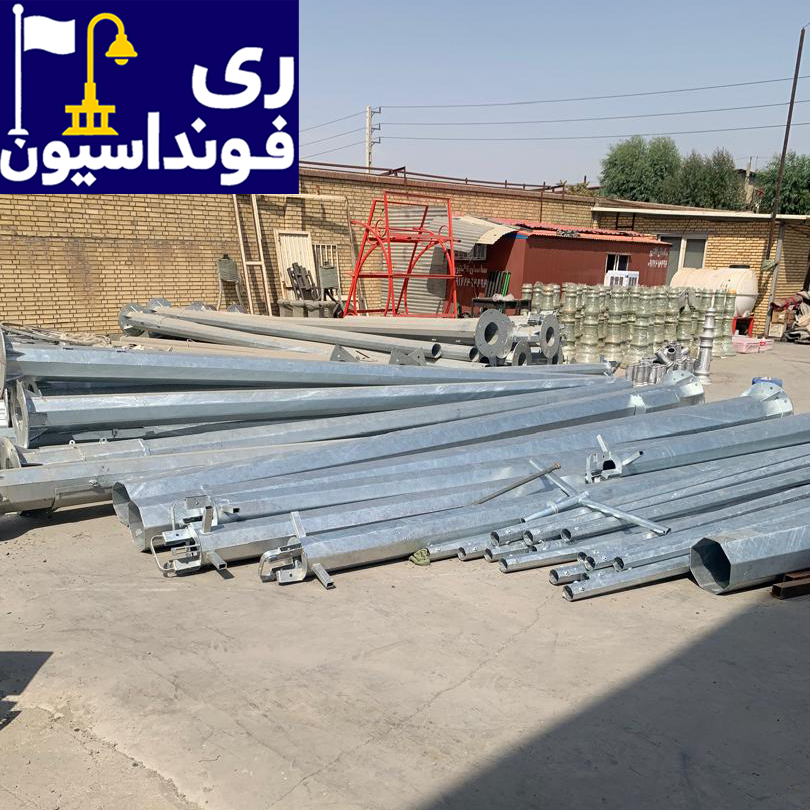

مشخصات فنی پایه‌های چندوجهی
مشخصات فنی پایه‌های چراغ چندوجهی شامل موارد زیر است:

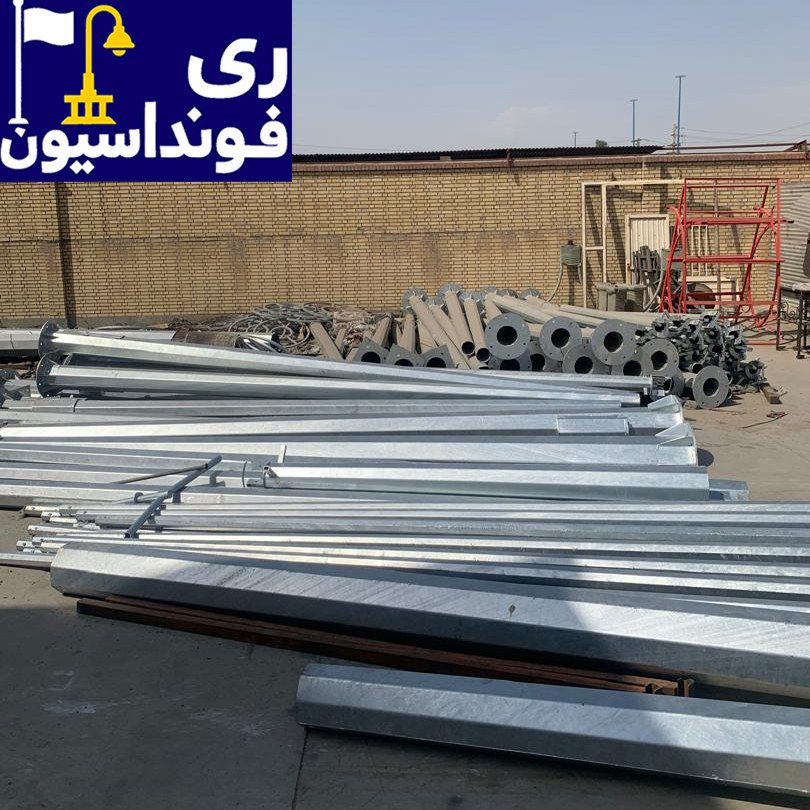

- جنس بدنه: معمولاً فولاد گالوانیزه گرم (Hot-Dip Galvanized Steel) با استاندارد ASTM A123.

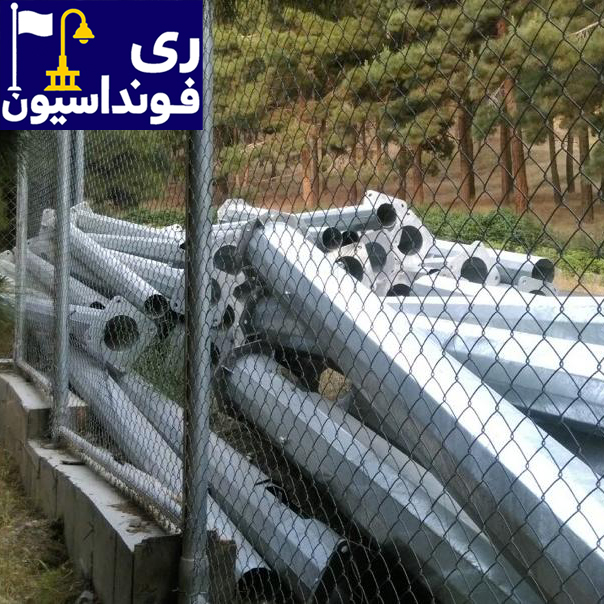

- تعداد اضلاع: ۶، ۸، ۱۲ یا ۱۶ ضلع بسته به طراحی و ارتفاع.
- ارتفاع: ۳ تا ۴۰ متر.
- ضخامت ورق: ۳ تا ۸ میلی‌متر بسته به ارتفاع و بار وارده.
- پوشش محافظ: گالوانیزه گرم یا رنگ اپوکسی برای مقاومت در برابر خوردگی.
- نوع پروژکتور: LED، متال هالید یا بخار سدیم با توان ۵۰ تا ۱۰۰۰ وات.

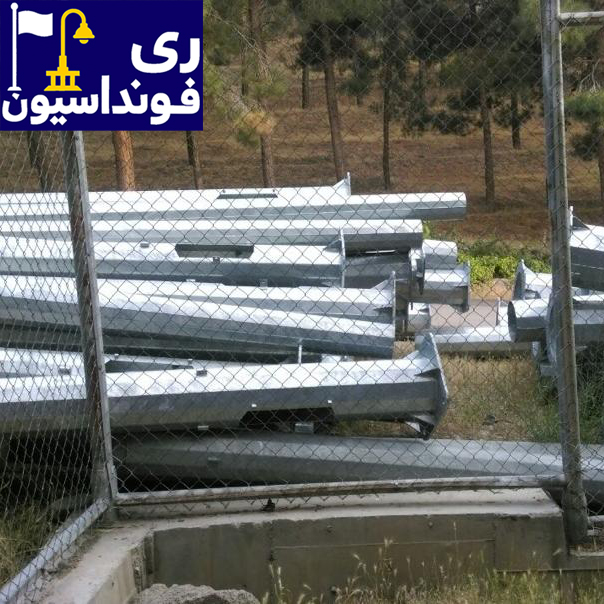

- بیس‌پلیت: صفحه فولادی مربع یا دایره‌ای با ضخامت ۱۰ تا ۳۰ میلی‌متر.
طراحی فونداسیون پایه چراغ چندوجهی
طراحی فونداسیون پایه چراغ چندوجهی شامل مراحل زیر است:
- بررسی شرایط محیطی:
- آزمایش خاک: انجام تست‌های مکانیک خاک برای تعیین ظرفیت باربری (Bearing Capacity) و نوع خاک (رسی، شنی یا ماسه‌ای).
- تحلیل اقلیمی: بررسی سرعت باد منطقه (بر اساس استاندارد ASCE 7 یا آیین‌نامه ۲۸۰۰ ایران) و سابقه زلزله.
- نیاز نوری: استفاده از نرم‌افزارهایی مانند DIALux برای تعیین لوکس نوری مورد نیاز و انتخاب تعداد و نوع پروژکتورها.
- محاسبات مهندسی:
- محاسبه بارهای استاتیکی (وزن پایه و پروژکتورها) و دینامیکی (نیروی باد و زلزله).
- تعیین ابعاد فونداسیون (طول، عرض و عمق) با استفاده از نرم‌افزارهایی مانند SAFE یا ETABS.
- طراحی آرماتوربندی و انکربولت‌ها بر اساس استاندارد ACI 318.
- آرماتوربندی و نصب انکربولت‌ها:
- استفاده از میلگردهای AIII (تنش تسلیم ۴۰۰ مگاپاسکال) برای آرماتوربندی.
- نصب انکربولت‌های گالوانیزه (گرید ۸.۸ یا بالاتر) با شابلون دقیق برای تطابق با بیس‌پلیت پایه.
- بتن‌ریزی:
- استفاده از بتن با مقاومت فشاری حداقل ۲۵ مگاپاسکال (C25) یا بالاتر.
- رعایت نکات کیورینگ (عمل‌آوری بتن) برای جلوگیری از ترک‌خوردگی.
- استفاده از قالب‌های استاندارد برای شکل‌دهی به فونداسیون.

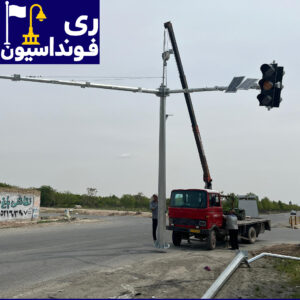

- نصب پایه:
- اتصال بیس‌پلیت پایه به انکربولت‌ها با مهره‌های گالوانیزه.
- اطمینان از تراز بودن پایه برای جلوگیری از تنش‌های اضافی.
استانداردها و آیین‌نامه‌ها
طراحی فونداسیون پایه‌های چراغ چندوجهی باید مطابق با استانداردهای زیر باشد:
- آیین‌نامه ۲۸۰۰ ایران: برای طراحی در برابر زلزله.
- استاندارد ACI 318: برای سازه‌های بتنی.
- استاندارد ASCE 7: برای محاسبه بارهای باد و زلزله.
- استاندارد EN 40: برای طراحی پایه‌های روشنایی.
- استاندارد ASTM A123: برای گالوانیزه کردن قطعات فولادی.
جدول مشخصات فنی فونداسیون پایه چراغ چندوجهی
| پارامتر | توضیحات |
|---|---|
| ارتفاع پایه | ۳ تا ۴۰ متر |
| ابعاد فونداسیون | متغیر (مثال: ۰.۸×۰.۸×۰.۸ متر برای پایه ۶ متری، ۱.۵×۱.۵×۱.۲ متر برای پایه ۱۲ متری) |
| مقاومت فشاری بتن | حداقل ۲۵ مگاپاسکال (C25) |
| نوع میلگرد | AIII (فولاد آجدار با تنش تسلیم ۴۰۰ مگاپاسکال) |
| تعداد انکربولت‌ها | ۴ تا ۸ عدد بسته به ابعاد بیس‌پلیت |
| جنس انکربولت | فولاد گالوانیزه گرم (گرید ۸.۸ یا بالاتر) |
| مقاومت خاک | حداقل ۱.۵ kg/cm² (بسته به نتایج آزمایش خاک) |
| سرعت باد طراحی | ۱۰۰ تا ۱۲۰ km/h (بسته به منطقه) |
| ضخامت بیس‌پلیت | ۱۰ تا ۳۰ میلی‌متر |
دیاگرام و نقشه انفجاری
دیاگرام فونداسیون پایه چراغ چندوجهی
دیاگرام زیر اجزای اصلی فونداسیون را نشان می‌دهد:
- انکربولت‌ها: برای اتصال بیس‌پلیت به فونداسیون.
- بیس‌پلیت: صفحه فولادی جوش‌شده به پایه.
- آرماتوربندی: شبکه میلگردهای طولی و عرضی برای تقویت بتن.
- بتن فونداسیون: بستر اصلی تحمل‌کننده بارها.
نقشه انفجاری
نقشه انفجاری شامل اجزای زیر است:
- بولت‌های رزوه‌دار: برای اتصال محکم بیس‌پلیت.
- واشر و مهره‌ها: برای تثبیت بولت‌ها.
- شبکه آرماتور: شامل میلگردهای اصلی و خاموت‌ها.
- قالب بتن: برای شکل‌دهی به فونداسیون.
نکات اجرایی
- آماده‌سازی محل: حفر چاله با ابعاد استاندارد و پاک‌سازی از مواد زائد.
- کنترل کیفیت بتن: انجام آزمایش‌های مقاومت فشاری و اطمینان از یکنواختی بتن.
- نصب دقیق انکربولت‌ها: استفاده از شابلون برای قرارگیری صحیح بولت‌ها.
- ایمنی در نصب: استفاده از جرثقیل یا تجهیزات مناسب برای نصب پایه.
- نگهداری و بازرسی: بررسی دوره‌ای بیس‌پلیت و انکربولت‌ها برای جلوگیری از خوردگی.
عوامل تأثیرگذار بر هزینه
- ارتفاع پایه: پایه‌های بلندتر نیاز به فونداسیون بزرگ‌تر و پرهزینه‌تر دارند.
- نوع خاک: خاک‌های سست هزینه طراحی و اجرا را افزایش می‌دهند.
- تعداد پروژکتورها: پروژکتورهای سنگین‌تر بار بیشتری به فونداسیون وارد می‌کنند.
- شرایط جوی: مناطق با باد شدید یا زلزله‌خیز نیاز به طراحی مقاوم‌تر دارند.
نتیجه‌گیری
پایه‌های چراغ چندوجهی به دلیل طراحی مهندسی و مقاومت بالا، گزینه‌ای ایده‌آل برای روشنایی فضاهای مختلف هستند. فونداسیون این پایه‌ها باید با دقت طراحی و اجرا شود تا ایمنی و پایداری سازه تضمین شود. رعایت استانداردها، استفاده از نرم‌افزارهای مهندسی و توجه به جزئیات اجرایی، کلید موفقیت در پروژه‌های مرتبط با پایه‌های چندوجهی است.
برای مشاوره تخصصی یا دریافت خدمات طراحی و اجرا، با شرکت فونداسیون ری تماس بگیرید.
